水泥磚機介紹：
水泥磚機制磚工藝簡(jiǎn)單易做，是直接攪拌振動(dòng)而成的，經(jīng)自然晾曬，人工養護而成。由此來(lái)說(shuō)工藝，水泥磚機設備其銷(xiāo)售價(jià)格自然屬于偏低，因此購買(mǎi)水泥磚機來(lái)生產(chǎn)水泥磚是投資小，見(jiàn)效快的項目。

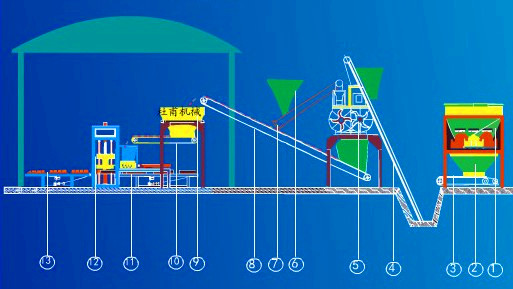

水泥磚機制磚生產(chǎn)工藝：
一、水泥磚配方，水泥磚原料選擇
1、粘土：要含有一定量的松散顆粒，以利于拌水泥。含砂量少的粘土，可在土中配砂。含砂量少又較硬的粘土，須磨碎后再配砂。
2、水泥：摻入10%的425#普通硅酸鹽水泥，能提高磚的強度和耐水性能，浸水后不開(kāi)裂。否則，一般磚會(huì )出現開(kāi)裂現象。
3、外加劑：摻入少量外加劑（加強劑），除提高磚的硬結強度外，還能減少水泥用量，降低制品成本。
4、水：用水量適當，磚的強度就高。成型水分少，磚的強度則差，物料在模內阻力大，單面加壓，磚底面不密實(shí)；成型水分多，底面潮濕，出模時(shí)容易碰壞。當砂土含水率為3—5%，成型時(shí)的用水量以10%為宜。若原料細砂過(guò)多，則降至8%。
二、水泥磚配方，水泥磚原料工藝操作
1、混料時(shí)間：混料時(shí)間長(cháng)就能混均勻。干混料20分鐘比10分鐘的強度提高15—23%；濕混料時(shí)間以物料不結塊為宜。混合好的料存放時(shí)間以2小時(shí)左右為宜，時(shí)間太長(cháng)或太短，都會(huì )降低水泥磚機制品的抗壓強度。
2、成型壓力：粘土水泥磚成型時(shí)的壓力，以每平方厘米500公斤更好。在水泥磚機此壓力下，其制品抗壓強度高，耐水性能好。壓力太低，不易壓實(shí)。
3、養護條件：粘土水泥磚一般利用太陽(yáng)能保護。日曬自然養護7天齡期的強度，相當于28天齡期強度的67—90%；28天齡期強度為一個(gè)季度齡期強度的80—95%。故如養護場(chǎng)地小，粘土水泥磚自然養護7天后就可出廠(chǎng)。
以上就是水泥磚生產(chǎn)工藝的全部?jì)热荩缧枇私馄渌u機設備，例如：液壓磚機，靜壓磚機，蒸養磚機，環(huán)保磚機等有關(guān)新聞?wù)埖顷懳覀兊拇u機網(wǎng)站了解。
